194、帆船模型1/80 日本丸を作る・メインマストの組み立て。トップゲルンマストとマスト。

このページはメインマストとトップゲルンマストの組み立てについて書きます。


メインマストの棒です。カットした場所にトップボードを支える部品を取り付けます。



トップゲルンマストです。マストの上に取り付ける細いマストです。



これはフォアマストのクロスツリーです。メインマストのクロスツリーと形が少し違います。

⇒102、クロスツリーとトップボードを作ります。

1枚目の削った凹みのところにこのオレンジイエローの部品が入ります。

このオレンジイエローの部品はトップボードとクロスツリーを支える部品です。



写真の左、メインマスト。中上、クロスツリー。中下、トップボード。右、トップゲルンマスト。



オレンジイエローのこの部品はマストを挟んで取り付けます。

楊枝の先を使って接着剤をつけています。この上にクロスツリーを取り付けます。

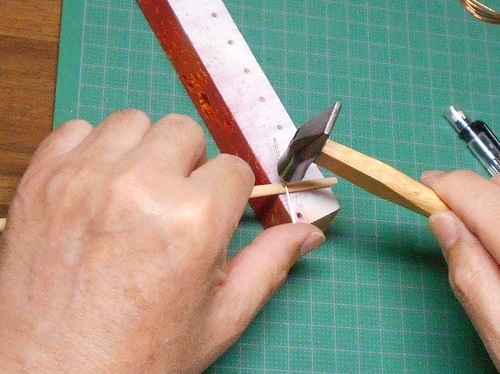

写真はヤード取り付け金具を固定する釘を挿しているようすです。



これはトップゲルンマストです。
ヤード取り付け金具がつきました。



ヤード取り付け金具の上下に釘を挿し込んでいます。

これは説明書に書いていない作業です。夫はヤードの重さでこの金具が下がらないように釘を挿して固定しました。



まだ完成していませんがこんな感じになります。

メインマストのクロスツリーを見ています。上の細いトップゲルンマストと下のマストを繋いでいるのがクロスツリーです。白いテープで巻いた部分は後で切った鉛板を巻きます。

これはトップゲルンマストのトップに部品を取り付けています。決められた長さに切った真鍮です。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

これは組み立てが終わったトップゲルンマストです。



左に「フォアマスト」右に「メインマスト」です。

このページは2019年4月14日～4月20日の作業について書きました。
次のぺージは「ミズンマスト」の組み立てについて書きます。




おまけの写真。↓

メタリック・ナノパズルのブルーインパルスです。

撮影は2021年3月31日。


←193、フォアマストの組み立て（3）。　　　194、　→195、ミズンマストの組み立て。

帆船模型1/80日本丸、目次へ戻る。

■作っている模型＝1/80日本丸（初代）
■メーカー＝今井科学株式会社
■1987年に購入。いつか作ろうと思って押し入れにしまっておいた木製模型キットです。
■製作期間＝2016年9月～2019年10月15日

◆作る人＝夫。
◆ブログの管理人＝妻の私。


　

2019年8月29日に撮影した帆船模型日本丸です。
完成は10月15日なので写真の日本丸はまだ完成ではありません。
